联想笔记本Y460 改水冷散热！！！

小帅 · 发表于 2014-12-13 19:01

Y460是比较老的机器了，由于散热问题导致运行程序缓慢的现象越来越突出。有的时候连游戏里的过场动画都会一卡一卡的。毕竟460的散热系统是铜管散热，本身散热性能就一般。鉴于这种问题，我想可不可以将460的散热系统改造一下呢，在不破环原先热管的基础上加装一套简单的水冷系统，达到一个比原先强一些的散热效果。总的思路建立在“不求有功，但求无过”的基础上，不需要多明显的效果，只要比以前的散热强一些就可以了。同时，还要保证笔记本的移动性尽可能的不被破坏。于是进行了以下改造，希望给各位友友一些灵感和借鉴。所需物品都是淘宝淘的，总的花销大概不超过150元。

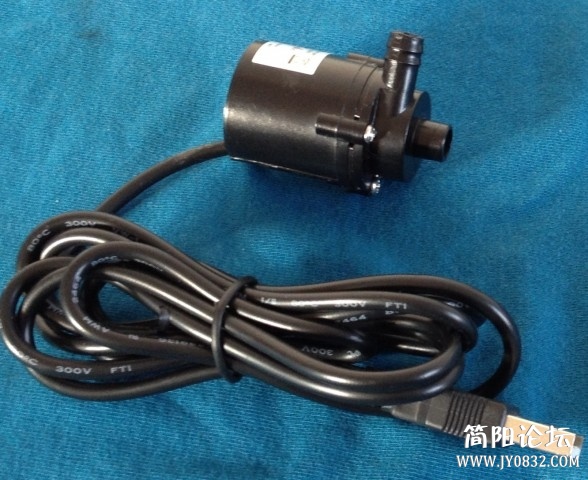

1、基本零件USB头微型水泵

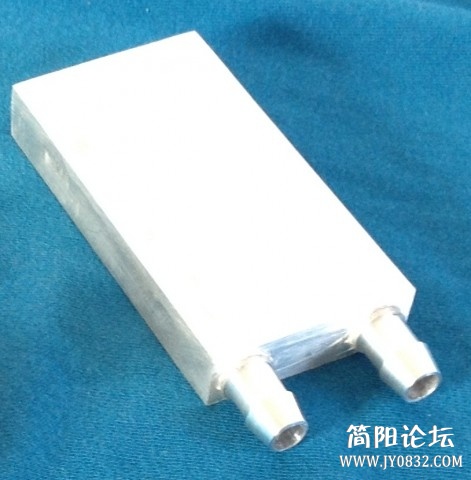

水冷头（中号）

6*8硅胶管

防导电水冷液，蓝色

2、笔记本打孔

要水冷系统循环起来需要两个孔。由于我一般不用电池，直接接电源，于是我要利用一下电池槽这个空间。我的思路是这样的。

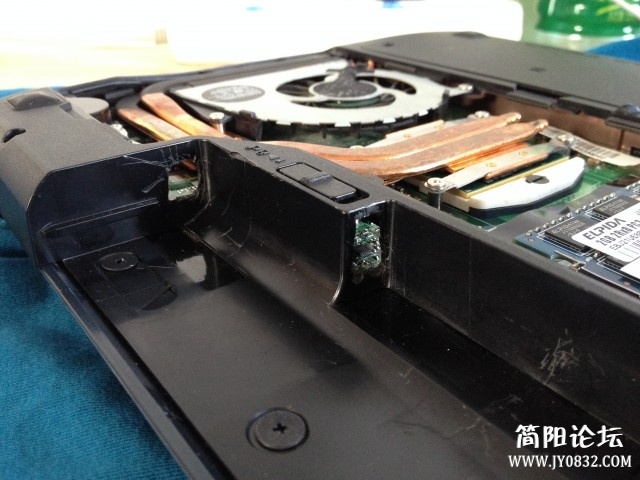

把电池卡锁的孔开大，把上面的塑料卡子也拆掉了。里面那个是在拐角旁边的地方开了个孔。

关于开孔，我的方法是把刀烧热，再进行切割，这样塑料比较好切。

3、管子的走向

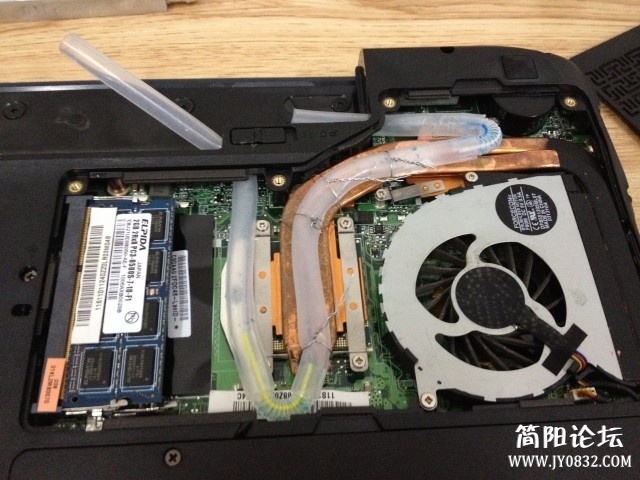

主要沿着热管走了一道，意图是带走热管的一定热量。

定位的方法，一开始打算把管子粘在热管上的，但是不论用什么胶都粘不上。704、302等等都不好使。于是用细铁丝固定在热管上了。

4、大体安装思路

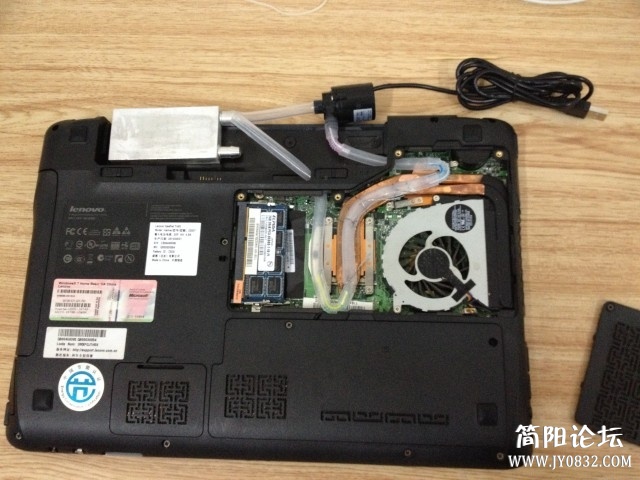

把各个部件都摆好了，思路理顺。这么摆的原因是拐角最少。

一共有三个拐角。一开始用的是网上淘的硬塑料拐角，但太硬了，不容易走管。后来发现吸管是很好的选择，就用上了。口的大小正合适。

接头用胶封好了，多封几次，毕竟水冷漏水是大事。

5、基本成型

把水冷液加上，管子都接上，基本就成型了。但是加水冷液和接管子有一定难度，会漏水，要有耐心，多试几次一定会成功的。

我弄了三四次，裤子都湿了。

6、最后调试

最后还是不放心，怕漏液，又把接头的地方用保鲜膜缠了几圈。

工作到这基本就完成了。

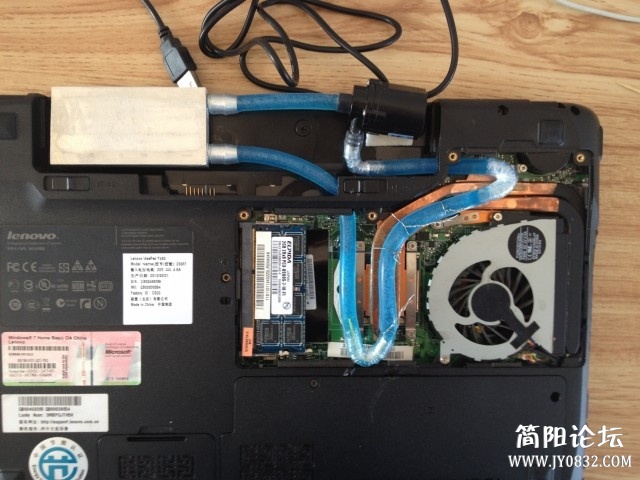

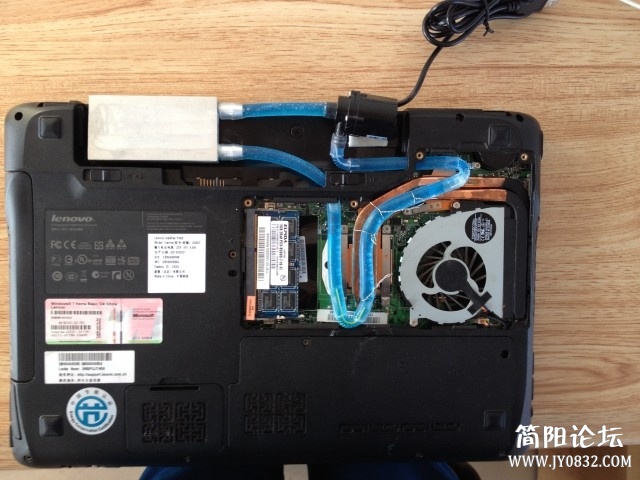

7、最终效果

底盖只能拧上左上和右上两颗螺丝，中间会鼓出一点，开口大概2-3毫米。无伤大雅。

泵和水冷头用双面泡棉胶带固定。

把泵底下贴一块桌椅脚护垫（超市有售），正好把高起来的开口架空。比较稳当。

改造完成！

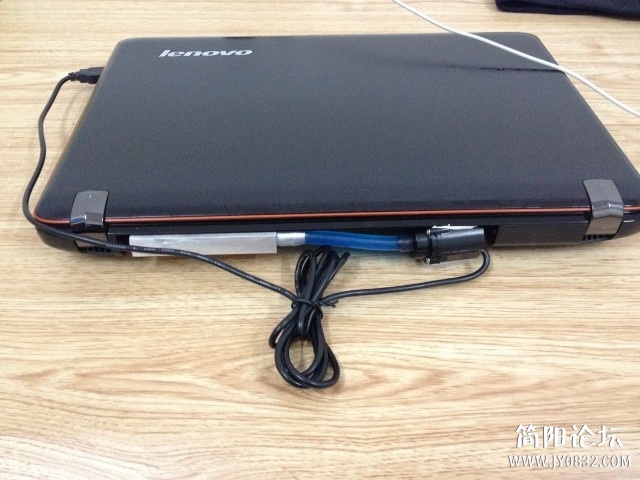

需要用的时候就插在USB口上。移动性基本没有牺牲。

初步测试，运行温度在24-26度左右。更专业的测试没有做。

从开机到现在基本写完这个帖子，水冷头已经是温的了。说明是有效果的，这就足够了。

缺点：

1、泵有一定声音，不是很大，但对于喜欢静音的朋友来说还是有一定影响。
2、存在漏液的风险，需要定期检查维护。
3、泵的线有点长，看着比较乱。
4、后盖有2-3毫米的开口。
5、泵的寿命问题。

6、改造有风险，动手须谨慎。

维珍可乐 · 发表于 2014-12-13 22:15

小阿姨硬是人才哟，这样的水冷好民间化，取材也较容易，但是看着有种不稳当的感觉，万一万一漏水了，笔记本基本就换华硕了。

soma9 · 发表于 2014-12-13 22:46

阿总脑壳烂～～

不是成都人 · 发表于 2014-12-13 22:48

支持高大上的技术贴~~

24米的阳光 · 发表于 2014-12-14 11:49

不敢改

yukyyuky · 发表于 2014-12-19 21:25

硅胶管导热太差，效率太低，估计还不如加个散热底座，毫无实用价值
要改就该把热管两头切开，水从一头进另一头出，那才叫水冷
