共和国的火车头——那些中国自主生产的铁路机车

soma9 · 发表于 2014-7-12 20:28

最后介绍中国最成功的产量最大的蒸汽机车，参考自前苏联的「友好型」(ФД型蒸气机车）和ЛВ型蒸气机车而设计改进的前进型。从1956年起到1988年停产，共生产了4708量之巨，仅次于另一个如雷贯耳的系列——东风4。

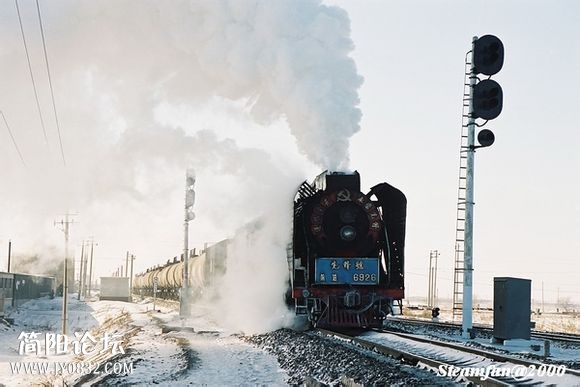

先锋号前进型

soma9 · 发表于 2014-7-12 20:28

1954年11月起，铁道部调集工程技术人员到大连机车车辆厂在苏联专家的指导下进行大功率干线货运用蒸汽机车的设计，1955年初，第一机械工业部根据铁道部提出的《干线货运蒸汽机车设计技术条件》定由大连机车工厂进行设计。该型机车的设计参考自前苏联的「友好型」(ФД型蒸气机车）和ЛВ型蒸气机车，1956年3月完成设计图纸，同年9月中国铁路首台国产大功率蒸汽机车试制成功，当时命名为“和平型”。是主要用于牵引货运列车的干线货运用主型机车。

该型车最初由大连机车车辆厂制造5台，此外，长春、牡丹江、沈阳、唐山等工厂也曾进行过小批量生产，1958年到1961年，制造了42台机车（其中9台为老六轴煤水车，其它为四轴煤水车）。经大同机车工厂经过重大改进设计最终于1965年定型，投入批量生产。成为中国铁路技术装备公司大同机车工厂的主要产品。该型机车在文...革期间一度改称为“反帝型”，自1971年定名为“前进型”（取自“革命是人类历史前进的火车头”这句当时的名言）一直沿用下来，车型代号“QJ”。前进型蒸汽机车是中国第一次自行设计、制造的大功率干线货运蒸汽机车。是国产蒸汽机车中产量最大的机型。

至1988年12月21日，编号7207的前进型机车在大同机车工厂出厂后正式停产，前进型机车前后共制造了4708辆（一说共制造了4714台）。

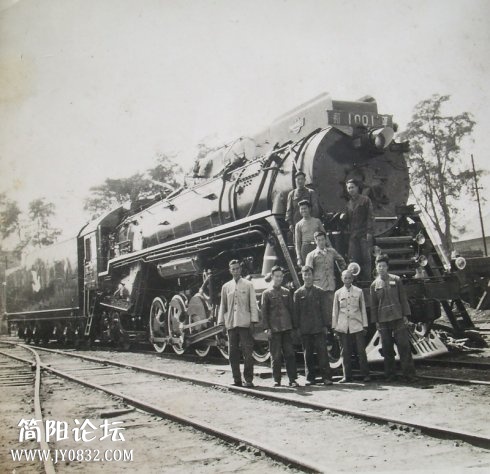

图片是1958年前唐山出厂的前进型机车

soma9 · 发表于 2014-7-12 20:29

前进型蒸汽机车采用了一系列新技术、新结构和新材料，如全电焊结构锅炉、铸钢汽缸、密闭式司机室、混合式给水预热装置、加煤机、吹炱器、风动摇炉器等，因而使该型机车达到了世界蒸汽机车的先进水平。具有轮周功率大、牵引性能好、万吨公里耗煤量比原有型号大幅减低、司乘人员劳动条件好等特点。是中国铁路功率最大的蒸汽机车，单机运行最高速度为80公里/每小时。

前进型蒸汽机车以往曾为中国多个铁路局所使用，其后逐渐被柴油机车及电力机车取代。至1990年代，部份从铁路局退役的前进型为内蒙古集通铁路所购入，集通铁路曾有100多台蒸汽机车用于牵引客货列车，因此成为观赏蒸汽机车的热门线路，曾吸引了中国国内外的众多铁路迷前来观赏蒸汽机车。这批机车中最后一批27台前进型蒸汽机车服役至2005年12月7日全数退役，由柴油机车取代。原属集通公司的前进7081号蒸汽机车是中国铁路最后一台退出运行的蒸汽机车。

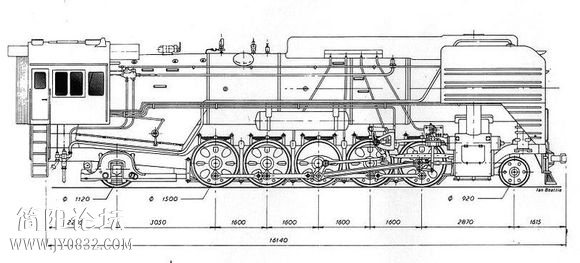

附图是前进型的设计图

soma9 · 发表于 2014-7-12 20:30

前进型蒸汽机车（代号QJ，曾称和平型，代号HP;反帝型，代号FD）于1956年由大连厂设计并试制，大同、沈阳、长春、唐山、牡丹江等厂曾进行过小批量生产。前进型机车采用2-10-2轮式，轴式1-5-1，机车自重119.39吨，全长26米（六轴煤水车全长29米），构造速度每小时80公里，牵引力33290公斤。

前进型的结构特点是（1）锅炉为内火箱无燃烧室的全电焊结构;（2）采用铸钢汽缸、分动式汽阀和工字型滑板十字头，主要运动杆件均采用滚动轴承;（3）采用自动调整楔铁装置，安装了粘着重量增加器;（4）煤水车底架及水柜采用全电焊结构，并装有加煤机，设计有四轴滑动轴承和六轴滚动轴承的两种煤水车。

该型机车自1956年问世后，在运用中出现一些问题，没有大批量生产。1962年开始，大同厂对该车设计及生产工艺进行改进，1964年9月试制完成首台重大改进的前进型101号机车（当时称和平型101号），经过4万多公里运用考核定型，1964年大同厂成为专业制造蒸汽机车的工厂，开始批量生产前进型机车。大同厂对该车的锅炉部分进行了重新设计。增加了燃烧室，锅炉中心高度降低80 mm，烟管长度缩短到5350 mm，烟箱通风装置作了较大改善，性能也有所提高。经过测试，当计算供汽率为75kg / (m2·h)、速度为70 kmn/h时，最大轮周功率可达2192 kW，机车总效率达8.42%。为发挥锅炉效率和改善乘务员劳动条件，采用了加煤机、推煤机和风动摇炉器。用于寒冷地区的机车采用密封式司机室。

soma9 · 发表于 2014-7-12 20:30

根据前进型机车在制造、运用与检修中的经验，大同厂在历年生产过程中对前进型机车陆续进行了一系列五十余次的技术改进。此外，为中苏国境车站调车作业，1976年设计了宽轨距的前进型机车。

1966年前进型机车开始采用矩形通风装置试验(俗称扁烟筒)，1983年4月通过鉴定，1984年列为技术改造项目，至1987年有近千台前进型机车完成了这项改造。

为实现将前进型机车的效率“由8.42%提高到10%”的要求，1981年10月大同厂设计并制造出第一台前进型(车号6191)"综合改造机车"，改造项目包括改装乏汽稳压室、加粗加长过热管、小烟管内安装变阻节流器，安装7-10扁烟筒、加装粘着重量增加器自动控制装置、采用六轴滚动轴承的煤水车。经铁道部科学研究院在北京环行铁路牵引热工性能试验，机车最高效率：燃用鹤岗煤时为10.8%，燃用大同煤时为9.4%，燃用型煤时为10.8%。1981～1984年大同厂制造了14台前进型综合改造机车。

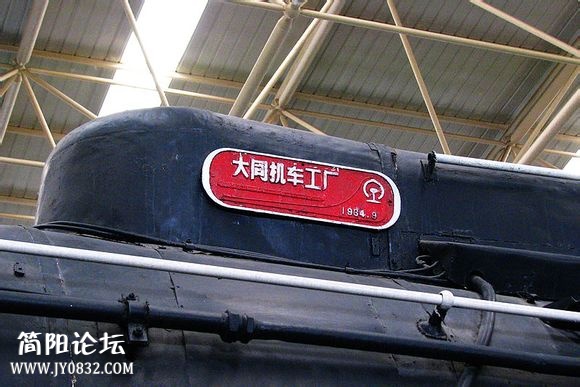

附图是前进型上的大同机车铭牌

soma9 · 发表于 2014-7-12 20:30

一个多世纪以来,蒸汽机车一直沿用传统结构，因而存在着热效率低、对环境污染严重、机车乘务人员体力劳动强度大等缺点。为此，提出对蒸汽机车进行煤气化改造，即在机车煤水车上加装一台煤气发生炉装置，使机车改燃煤气，从而消除大量煤炭的“飞扬”损失和“漏落”损失。

1981年大同机车厂开始研究对前进型机车进行煤气化改造，1986年9月大同厂试制了「前进」型机车煤气化改造样车（称为前进二型）。在前进型机车煤水车上装煤气发生炉，生成煤气经过煤气管道输送至机车火箱内燃烧。在北同蒲线大同至北周庄间进行试运行。此后又用一年多时间进行调整和试验，找出了需要进一步改进的问题。但此时国家的牵引动力政策已改变为以内燃、电力机车为主，因而未再投人力量去完成煤气机车离上线运用尚剩的最后工程。

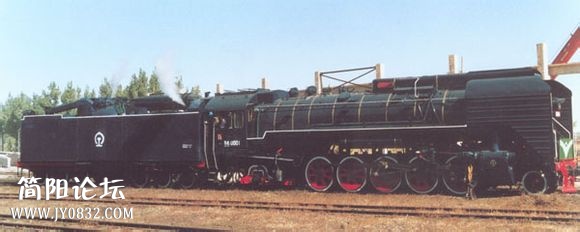

附图是前进2型0001号煤气机车

soma9 · 发表于 2014-7-12 20:31

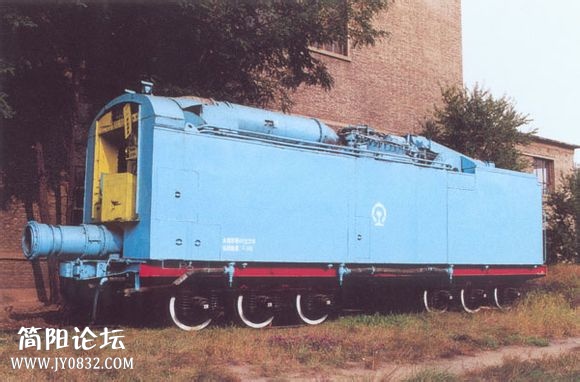

此为前进2型0001号煤气机车后部的煤气发生炉部分，陈列于中国铁道博物馆

soma9 · 发表于 2014-7-12 20:31

为了提高蒸汽机车的热效率，增大输出功率和提高运用可靠性，1986年大同厂聘请英国人大卫·沃尔特为顾问，当年4月，进行将前进型机车锅炉传统的层燃方式火箱改为旋风式波特炉煤气发生器燃烧方式火箱的试验，1987年上半年试制成“波特炉”前进型8001号机车，仅制造了一台作为样车。

附图为前进型波特炉式8001号机车

soma9 · 发表于 2014-7-12 20:32

行进于集通线的前进型机车的轰鸣声，打破了内蒙古自治区大草原上秋天旷野的宁静

soma9 · 发表于 2014-7-12 20:33

集通铁路自内蒙古乌兰察布的集宁南站至通辽，全长944.7千米。途经内蒙古自治区四个盟（市）、13个旗县，是最长的地方铁路，原为内蒙古自治区人民政府和铁道部共同投资和建设、共享盈利、共担风险、联营性质的合资铁路，2008年集团公司组建，是中国管辖历程最长、经营规模最大和唯一以集团化模式经营的合资铁路公司。铁路于1990年6月22日开始建造，1995年9月通车。

该线由集通铁路有限责任公司负责营运，公司成立于1995年2月25日。由于当时公司缺乏资金，购买一辆柴油机车需300多万元人民币，而从国内其他铁路公司购买一辆二手蒸汽机车仅需27万，因此共购置了120台蒸汽机车，大部分为前进型蒸汽机车。

该线是世界上最后使用蒸汽机车牵引的主干线铁路，至2005年12月8日，最后一班蒸汽机车开出后，该线便正式改用柴油机车，标志着中国蒸汽机车时代的终结。

全长943公里的集通线（内蒙古自治区集宁至通辽）

soma9 · 发表于 2014-7-12 20:33

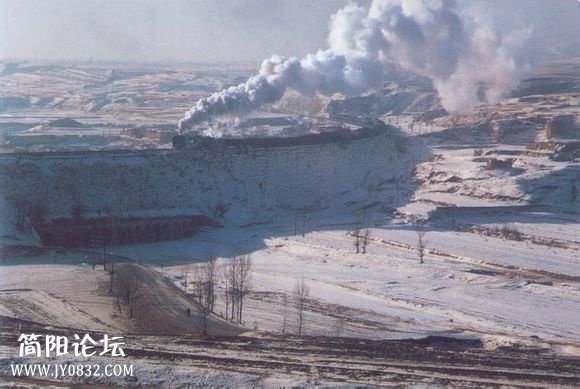

前进型机车在东北小兴安岭南岔地区双机牵引爬陡坡

soma9 · 发表于 2014-7-12 20:33

这台行驶在京包线上的机车，是大同机车厂制造的前进型综合改造车。为了实现铁道部领导把前进型机车的效率由8.42%提高到 10% 的要求，于1981年10月制造出第一台6191号机车，经铁道部科学研究院在北京环行铁路试验，结果显示，机车最高效率为：当燃用鹤岗煤时为10.8%，燃用大同煤时为9.4%，燃用型煤时为10.8%。此后，大同厂又制造了13台这样的机车。

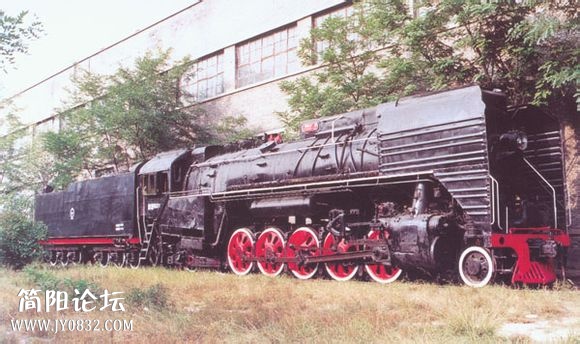

前进型综合改造车

soma9 · 发表于 2014-7-12 20:34

2002年一台“前进”型蒸汽机车驶过内蒙古集通铁路嘎拉德斯太段

soma9 · 发表于 2014-7-12 20:34

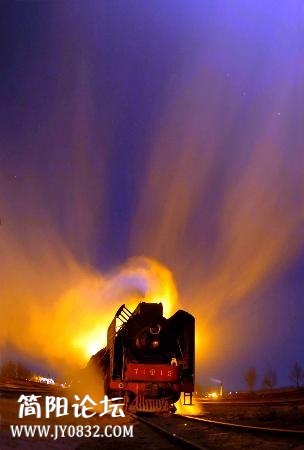

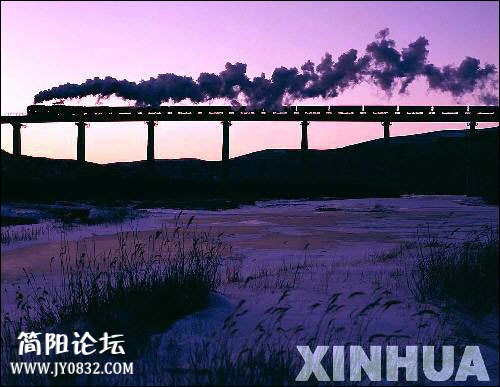

2005年12月6日晚，一台“前进”型蒸汽机车在内蒙古集通铁路上行驶。

soma9 · 发表于 2014-7-12 20:35

12月6日晚，一台“前进”型蒸汽机车在内蒙古集通铁路上行驶。

soma9 · 发表于 2014-7-12 20:35

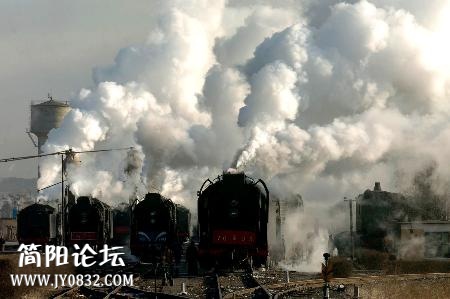

12月7日，最后一批“前进”型蒸汽机车在内蒙古集通铁路大板机务段整装待发

soma9 · 发表于 2014-7-12 20:36

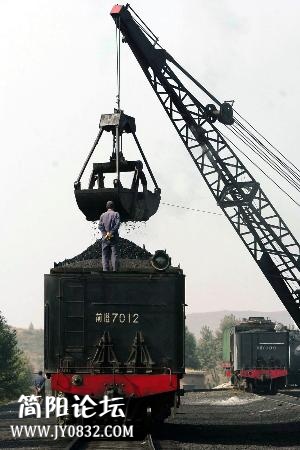

12月7日，内蒙古集通铁路大板机务段工人为最后一批“前进”型蒸汽机车加煤。

soma9 · 发表于 2014-7-12 20:36

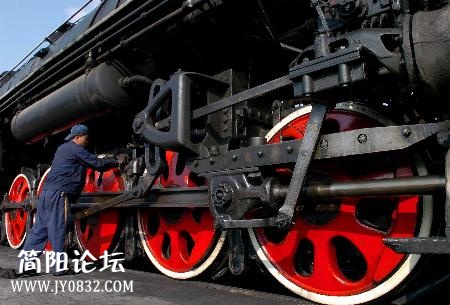

12月6日，内蒙古集通铁路大板机务段工人为最后一批“前进”型蒸汽机车整装保养

soma9 · 发表于 2014-7-12 20:37

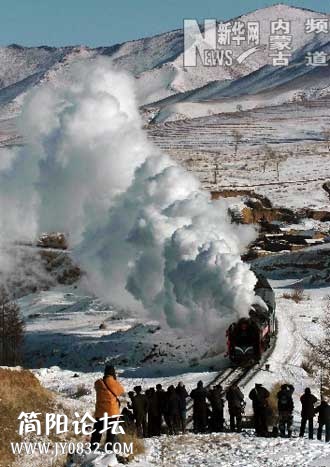

12月9日，一批外国蒸汽机俱乐部成员在内蒙古集通铁路大坝梁隧道口拍摄蒸汽机车。中国铁路上仍在使用的最后27辆蒸汽机车，于12月9日在内蒙古自治区境内的集通铁路线全部退出运营。

soma9 · 发表于 2014-7-12 20:38

12月9日，一辆蒸汽机车在内蒙古集通铁路平顶庙路口驶过。
