 楼主| 发表于 2014-7-13 20:22 | 显示全部楼层
东风型机车采用非承载式结构棚式车体,设有单司机室,可以单节运行,亦可两台双节联挂。当两台机车重联使用时,可由任一机车的司机操纵机车。机车车体由司机室、动力室,冷却室三部分组成;动力室内装有一台10气缸、直立式、二冲程、无增压的10L107E型直喷式柴油机,和一台ZQFR-1350型直流主发电机。走行部为两台三轴转向架,轴式Co-Co,每根车轴都悬挂一台ZQDR-204型直流牵引电动机,电机额定功率204千瓦,具有二级磁场削弱,牵引电机采用滑动抱轴承半悬挂方式。机车传动方式为直—直流电传动,机车标称功率1050千瓦,最高速度100千米/小时。从东风型1278号机车开始,为改善乘务员嘹望环境,机车前窗由原来两扇改为五扇大窗。

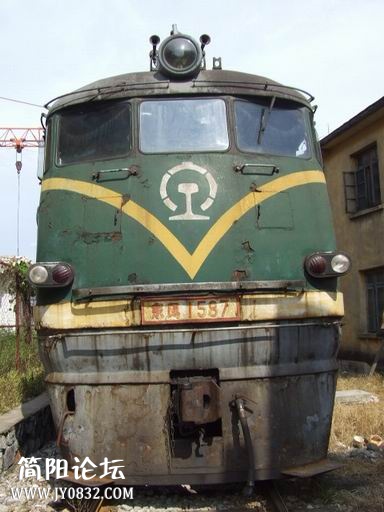

东风1587号,可以显著看到前面的三面大窗(侧面还有两扇)

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:22 | 显示全部楼层
1969年9月,大连厂试制了一台增压型东风型机车,名为东风增型(东风0001),是一种在东风型机车基础上增压强化而成的干线货运柴油机车。机车装用一台经过二级增压强化的10L107EZ型柴油机,柴油机额定功率提高至3000马力,第一级增压为两个废气涡轮增压器,取代了原来的排气消音器。第二级增压是安装一个齿轮变速箱和一个机械驱动的离心式空气压缩机。电力传动部分相应加强,增压型机车采用一台ZQFR-2000型直流主发电机,发电功率提高到2000千瓦;并使用额定功率306千瓦的ZQDR-306型牵引电动机。这些改进提高了机车功率和牵引力,但东风增型仅试制一台,未投入批量生产。

因为东风3型是在东风型基础上改进的客运版,所以先说一下东风3型,后来东风3又改回了老东风,所以编号基本很乱

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:24 | 显示全部楼层
大连厂于1972年在东风型货运机车的基础上设计制造了客运型,定名为东风3型。经修改传动齿轮比后,东风3型构造速度由100公里/小时提高到120公里/小时,满足牵引客车的需要。1972年初,东风1651号和1657号是最早改造出来的两台客运型柴油机车,出厂后于京广铁路、京包铁路进行牵引试验和运用考核,最高试验速度125公里/小时。在京广铁路全程试验中,双机牵引15辆客车由北京出发,运行32小时47分到达广州,中途停靠15个较大车站。试验结果显示,东风3型有一定的可靠性,运行情况良好,但恒功率速度范围较小,高速运行时轮周功率偏低。

东风3型内燃机车构造与东风型构造基本相同,主要改进为牵引齿轮传动比由原来75:17(4.41)改为71:21(3.38),加深牵引电动机的磁场削弱系数,并对单元制动器的制动倍率作出相应修改。

东风3型0205号

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:24 | 显示全部楼层
东风3型于1972年由大连厂开始批量生产,至1974年停产,累计生产了225台(东风3-0001~0225);1982年成都机车车辆厂又生产1台(0226),合共226台。然而东风3型实际上是为了应付客运机车短缺而生产的过渡产物,因此存在时间较短,仅作为客运机车出现于1970年代初期至1980年代中期,随着新一代东风4型、ND2型及北京型柴油机车的大量普及而被淘汰出客运领域。按照铁道部要求,自1985年将大部分的东风3客运型机车改造为东风货运型机车。

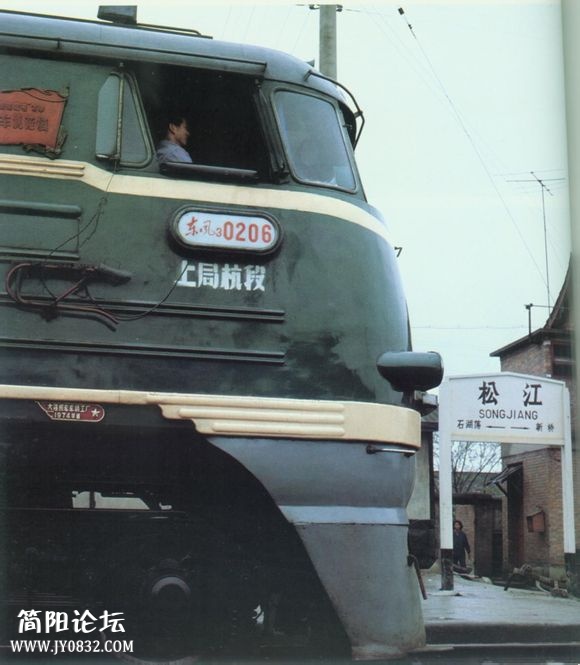

1974大连厂出厂的东风3型0206号
正版东风3,1974年造,离停产不远了

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:25 | 显示全部楼层
至1980年代末,由于东风型、东风3型机车功率较小,更适合作为干线小运转或调车机车使用,绝大多数东风3型机车均修改了传动齿轮比,改成东风型货运机车使用,令东风型机车在全国铁路的保有量于1990年达到886台的历史顶峰;同时机车编号也由客运型的“东风3-0XXX”改成货运型的“东风XXXX”,“客改货”的东风型机车主要占用“东风18XX”至“东风21XX”之间的号段,造成机车编号混乱的情况。至1990年代初,部分铁路局为应付客运机车的需求,又将部分东风型机车改变牵引齿轮传动比,改造成客运型机车。1994年至1995年,成都机车车辆厂先后翻新了一批从成都铁路局、昆明铁路局收集的旧东风型、东风3型机车共10台,经铁道部同意,翻新后车号改为东风2201~东风2210,其中7台(2201~2206、2210)出售予三茂铁路公司,配属三水机务段,均采用蓝色车身涂装,采用客运型齿轮比;1台(2207)出售予深圳市韶峰水泥,采用货运型齿轮比,后转售予深业集团;其余两台去向不明。

至1990年代末,仍然有少量东风型机车运行于铁路干线,例如重庆南机务段一直使用东风型机车担当襄渝铁路旅客列车牵引任务直到襄渝铁路完成电气化。2002年,东风型柴油机车被中国国家经贸委列入《淘汰落后生产能力、工艺和产品的目录(第三批)》,要求尽快淘汰。

深圳机务段内的东风2207号

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:25 | 显示全部楼层
1998年8月,越南铁路向昆明铁路局购买了三台二手的东风型柴油机车,配属河内的安原机务段(Yên Viên)使用,在越南铁路系统内东风型机车(越南语:Đông Phong)被更名为D16E型,其中“D”代表柴油机车,“16”代表1600马力,“E”代表电力传动;三台机车车号分别为2006、2007、2008,后来投入河内至同登的准轨铁路区段运用,截至2008年仍在运行。

越南购买的东风,编号为D16E-2008

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:28 | 显示全部楼层
1977年11月,为纪念1976年逝世的中华人民共和国总理周..恩..来,铁道部经请示国务院,选中上海铁路局上海机务段的东风3型0058号机车命名为“周..恩..来号”,并于1978年1月5日正式举行命名仪式,由时任中共中央主席华..国..锋亲笔题写了“周..恩..来号”四个大字。这是第一代周..恩..来号机车。至1987年12月28日,“周..恩..来号”机车由东风4B型2106号机车替换。

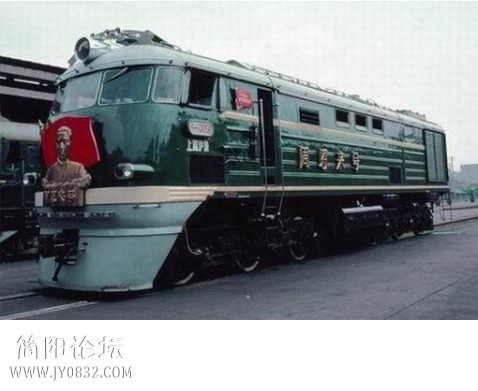

被命名为“周..恩..来号”东风3型0058号客运机车。

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:28 | 显示全部楼层
前共有两台东风型机车获得保留展示,东风型1205号机车保存于齐齐哈尔机务段加格达奇运用车间;东风型1301号机车保存于中国铁道博物馆。而1958年制造的两台巨龙型机车,后来改造为发电车配属当时的吉林铁路局吉林水电段,至1988年转配哈尔滨铁路局海拉尔铁路分局伊图里河水电段,2000年代初报废。

保存于中国铁道博物馆东风型1301号机车

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:29 | 显示全部楼层
东风型和东风3型相关重大事故:

1971年4月28日,成昆铁路下普雄站、铁西站之间,由于4302次路用列车未接风管,制动失效,与9013次货物列车迎头相撞,造成列车冲突重大事故,东风型机车报废3台,货车报废14辆。

1978年12月16日凌晨,郑州铁路局郑州(南)机务段的东风3型0194号机车牵引经陇海铁路由西安开往徐州的368次旅客列车,原定应在杨庄站停车会让由南京开往西宁的87次旅客列车,但由于368次列车正、副司机打瞌睡,列车失去控制、没有停车,在杨庄站拦腰撞上正在通过的87次列车,造成324名旅客伤亡,是为震惊中外的的“杨庄事故”。肇事的东风3型0194号机车左侧严重破损,定为中破。

1981年7月9日凌晨,成昆铁路利子依达大桥被泥石流冲毁,由两台成都铁路局燕岗机务段东风型机车牵引的422次旅客列车经过该路段,造成列车颠覆重大事故,两台东风型机车、一辆邮政车、一辆行李车、一辆硬座车冲入大渡河,死伤人数超过240余人,是为1981年成昆铁路列车坠桥事故。
回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:29 | 显示全部楼层
详细介绍一下杨庄惨案,因为原文章太长,节选分段发表。珍惜生命,安全驾驶。

一、事故经过
1978年12月16日3时12分,郑州铁路分局郑州机务段司机马相臣、副司机阎景发,驾驶东风3型0194号内燃机车,牵引由西安到徐州的368次旅客列车,编组13辆,按照列车运行图规定,应在陇海东线杨庄车站停车6分,等会有南京开往西宁的87次旅客快车。由于司机、副司机在行车中打瞌睡,运转车站王西安擅离岗位,与别人聊天,当列车进入杨庄车站后,没有停车,继续以40公里时速前进,以至越出出站信号机43米,在一号道岔处与正在以每小时65公里速度进站通过的87次旅客快车第六位车厢侧面相撞,造成重大旅客列车伤亡事故。

二、事故损失
旅客伤亡惨重。旅客死亡106人,重伤47人,轻伤171人。其中有工人、农民、解放军指战员、知识分子、国家干部,还有年逾花甲的老人、年富力强的青壮年、天真烂漫的儿童和未满周岁的婴儿。著名的五笔字型发明人王永民也是此次事故的受害者,但幸免于难。受伤者中,有的终身残废,有的连续昏迷一年多时间,有的成为植物人,还有一些人不同程度的丧失了劳动和生活能力。

经济损失重大。背侧面冲撞的87次客车的第6、7、8、9节车厢颠覆,第10节车厢脱轨,其中第8、9节车厢被撞碎,368次机车脱轨。中断行车9小时3分,影响客车36列、货车34列。机车中破1台,客车报废3辆、大破2辆,损坏钢轨14根、枕木308根、电动道岔一组,直接损失55.4万多元。处理杨庄事故善后事宜的办事机构直到1985年8月28日才停止工作。根据不完全统计,几年中仅郑州铁路分局用于治疗、埋葬、接待伤亡旅客亲属和各种赔偿的费用就达50.72多万元。

政治影响恶劣。杨庄事故发生在废碎“四..人..帮”之后,全面建设社会主义现代化的新时期开始之时,事故发生后,美联社、法新社等一些西方国家的新闻媒体,通过多种形式了解事故状况,并迅速向全球作了详细报道,造成了极坏的政治影响。在国内,社会各界纷纷批评说:“火车好坐,郑州难过”、“路过郑州局,不敢松口气”。由此可见,杨庄事故的发生,使郑州铁路局的声誉遭到了严重的损害。

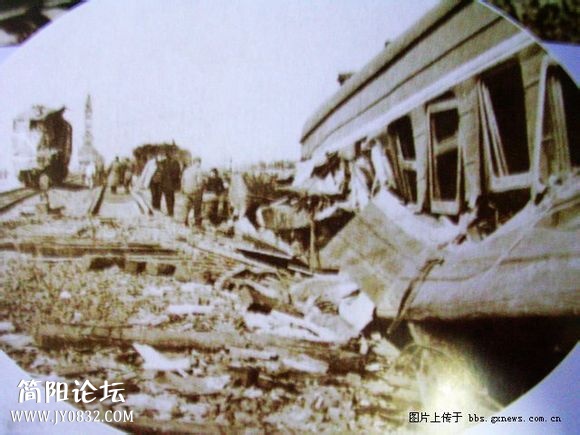

杨庄特大铁路行车事故现场

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:29 | 显示全部楼层
1979年10月20日郑州铁路工人文化宫,郑州市中级人民法院公开审理杨庄事故案件。


由于杨庄事故影响极大,社会各界极为关注,上千人闻讯云集而至,翘首以待法律将如何评判共和国的铁道在线最惨痛的灾难。这一天,郑州铁路局开通了铁路沿线电话会议室的电话,3万多名铁路职工、在庭外旁听审理情况。


这一年,中国刚刚恢复了已中断二十多年的律师制度。在河南省,王润屋、梅养正被指派为肇事司机和运转车长辩护。


杨庄事故一案,成为恢复律师制度后河南省的第一起公开辩护案。加之《中华人民共和国刑事诉讼法》颁布,杨庄事故的审理又被郑州市定为贯彻这部法律的试点。


两位律师都是在“文...革”之后,刚刚重返律师界。48岁的王润屋被指定为两个司机的辩护律师。50岁的梅养正,是恢复律师制度后,郑州市第一位专业律师,指定给运转车长王西安辩护。


但是,马相臣一开始就拒绝律师替自己辩护,他称自己有话要说。法庭上,他说不是要为自己辩护,也不会推脱罪责,他觉得必须把导致事故的各种原因全部提出来,希望这些问题得到有关部门的重视,以免后患。第一,单线行车的中间站在没有隔开时,不能同时接发列车,但当时单线行车的中间站经常出现同时接发车的情况;第二、机车质量不良有“途停”。


事实上,王润屋并没有因马相臣的反对,而不再为他辩护。两位律师实地调查了马、阎二人以及所有铁路员工的生活状况,他们发现,像马相臣这样一家几口人只住十几平方米的铁路职工,家庭负担重、睡眠时间短缺是个普遍现象。阎景发在出车当天,按制度本应在家睡觉,但他忙了一天家务,最后像往常一样带着倦意上班出车。这种原因的违规出车并不是个别现象。律师提出的这一问题,在最后的判决中,起到关键作用。


至于马相臣、阎景发的攻守同盟中关于风泵途停不能制动的问题,在事发后,郑州铁路局技术鉴定小组,对马阎二人驾驶的东风3型0194机车的有关制动部件都做了机能试验,一切正常。漏风试验证明空气压缩机没有停止过工作,机车也无故障,这样就发现了口供中的谎言。审判长当庭宣读了铁道部技术鉴定小组的复核,指出郑州铁路局技术鉴定小组的意见正确。


王润屋根据《铁路技术管理规程》,结合杨庄车站的实际等级和规模,认为:一、杨庄车站只是一个四等小站,只有正线、侧线两股线路,没有隔开安全设备。这违反了《规程》中“应禁止同时接发列车和同方向同时接发列车”的规定。而且事发当夜,杨庄站同时接发了两对列车,这种做法的隐患是非常大的。二、被告人阎景发没有内燃机车的司机证,根据《规程》中“未经技术训练和考核,没有取得内燃机车司机驾驶证,应禁止承担内燃机车驾驶”的规定,对阎景发的任用,也是违章的。所以,他们所在单位,对事故的发生具有不可推卸的责任。


梅养正认为,虽然当事人推不掉各自应担的责任,但要分清哪些是客观原因造成的。如果置客观原因不顾,由他们来担全责,就不符合法律精神。


面对王西安当时没有在列车最后的守车值乘的指控,他为王西安提出了两条辩护理由:一是运转车长在行车过程中本应在列车最后的守车值乘,但当日368次列车未挂守车,他只得坐在最后一节行李车中值乘,车过杨庄时,他是在谈工作而非聊天;二是王西安认罪态度好,事故发生后他在抢救伤员的过程中表现积极,这与两名司机订立谎言同盟性质不同。


经过长达六个多小时的庭辩,下午3点5分,审判结束。


法庭当庭宣判:


马相臣,杨庄事故直接责任者,判处有期徒刑10年;


阎景发,杨庄事故直接责任者,判处有期徒刑5年;


王西安,杨庄事故直接责任者,判处有期徒刑3年,缓刑3年。


杨庄一案,成为我国恢复律师辩护制度以来河南省首场由律师辩护的经典案例而载入史册。


法庭之外,对这起恶性事故负有领导责任者,也受到行政处理:


廖诗权,铁道部副部长兼郑州铁路局局长,被国务院给予行政记过处分;


李银昌,郑州铁路机务南段.党.委.书.记.,被铁道部给予行政记大过处分;


孙建洲,郑州铁路机务南段段长,被铁道部给予行政记大过处分。


杨庄特大铁路行车事故审判现场

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:30 | 显示全部楼层
杨庄事故发生两天后的12月18日,铁道部部长郭维城给党中央和国务院写了一份请求处分的报告,报告中说“这次事故,说明我们工作中有很多缺点、弱点,思想不过硬,作风不过硬,致使党和人民受到莫大的损失。我深感责任重大,对党、对人民难辞其咎。谨恳切请求,给予我应得的纪律处分,以教育我本人和全体职工,而警惕未来。”


铁道部副部长、郑州铁路局局长廖诗权也于20日向中共河南省委、铁道部党组递交了请求处分的报告。


当天,郑州铁路局党委给河南省委、铁道部党组递交的《关于十二月十六日陇海线杨庄车站发生重大伤亡事故的检查报告》中说:“这件事故虽然发生在下边,但是从我们领导上检查,是负有重大责任的”。


这一年,铁路系统在“文...革”中受到的破坏,影响还没有完全消除,管理不严,纪律松散。在自上而下发动起来的劳动(河蟹)中,就发现一件从未被重视过的隐患:马相臣与阎景发互换开车由来已久,每次车过开封站到罗王站这个地方时,他们二人就换班开车,轮流睡觉。因为罗王站是他们开的这段路的中点。


1979年公布的郑州机务南段杨庄事故当年和次年的部分违章违纪事件五花八门。


其中,发生在杨庄事故之前的违章事件有:


1978年元旦,192号机车牵引338次旅客列车至民权站,副司机下车买花生,到商丘后不休息,乘车3小时把花生送回家,后又从郑州乘车5小时赶往徐州接班。


3月5日,0054号机车司机出乘前喝酒,几小时酒气未消,被分局检查组发现后停止工作。


7月,一吴姓司机趁副司机去餐车买饭,置千余名乘客的生命安全于不顾,在机车的驾驶室内搞男女关系,使飞驰的列车在几个区间无人驾驶。


10月8日,54次客车,应在杨楼车站停车等会103次列车。但司机违章作业,该停不停,以65公里的时速闯出信号机,挤坏道岔冲入正线,与迎面以80公里时速开来的103次客车险些相撞,停车后两车仅差400米。


杨庄事故之后的1979年3月11日,由0187与0009机车双机牵引的载有对越自卫反击战伤病员的军事卫生专列,司机忘记关闭重联塞门,机车无法制动,在长大下坡道时,列车超速到115公里,险些造成全列颠覆。


1979年元月26日,国务院向全国发出的《关于陇海线杨庄车站发生旅客列车相撞重大事故的通报》中说:“在铁路管理方面还存在不少问题,这次杨庄车站撞车事故的发生,就是一次大暴露”。


杨庄事故以后,郑州铁路局各处都醒目地写着“违章就是杀人,违章就是自杀”“违章违纪可耻,发生事故有罪”。


1980年郑州铁路局、郑州铁路局政治部下发的《一号文件》,将每年的12月16日定为“路耻”日,作为全局的安全教育日。


出杨庄站往东不到200米处,一片小松林中,庄重的大青石碑上书:沉痛悼念杨庄事故遇难旅客。


杨庄再次通车后,从这里驶过的列车,都会自发地拉响汽笛,向活着的人发出警示,向死难者致礼。


杨庄特大铁路行车事故纪念碑

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:30 | 显示全部楼层
郑州机务段在事故发生后,加大科研力度,在机车上装备了无线列车调度电话机车自动信号系统和机车自动停车装置。这些安全技术措施后来推广到郑州铁路局乃至全国铁路系统,有力地推动了全国上下的铁路安全运营。为了保障值乘人员得到良好休息,郑州铁路局普遍建立了待乘室,值乘人员出车前至少要在此休息4个小时,待乘室管理极为严格,这一措施延续至今。处理事故善后事宜的办事机构直到1985 年8 月底才停止工作。
回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:31 | 显示全部楼层
前面我说道大连厂1958年9月参照苏联的TE3型2000马力柴油机车,成功试制了2台巨龙型柴油机车;1960年,大连厂又按铁道部要求,开始仿制2D100型柴油机。至1963年底,在2D100型柴油机基础上,大连厂试制了第一台二冲程、10气缸、直列式的10L207E型2000马力中速柴油机,并于同年年底装用于第一台经过改进的ND型柴油机车,最终开发出来了东风机车。


在大连厂仿制2D100型柴油机的同时,戚墅堰厂也于1961年开始研制柴油机;1963年,铁道部成立了“大功率牵引动力内燃化、电气化领导小组”,确定了由戚墅堰厂生产6L207E柴油机和调车柴油机车。1964年5月,戚墅堰厂研制出第一台6气缸、直列式的6L207E型二冲程柴油机,实际上是在10L207E型基础上减少气缸数量的衍生机型,装车功率为1200马力。1964年10月,戚墅堰厂在参考苏联的TEM2型柴油机车的基础上成功研制ND2型调车柴油机车,适用于大型枢纽车站、编组场的调车作业、区间的小运转作业。1964年12月,第一台ND2型机车交付北京铁路局北京内燃机务段试用,同年经铁道部鉴定批准后投入批量生产。1966年9月,ND2型机车更名为东风2型。东风2型也是中国第一代调车用柴油机车


为适应调车作业的用途,东风2型机车采用罩式车体、单司机室、外走廊式布置。机车车体为全钢焊接结构,分为冷却室、动力室、司机室和后机室四个部分。机车采用直—直流电传动,动力室内装有一台1200马力的6L207E型二冲程、直喷式柴油机和一台ZQFR-1350型直流牵引发电机。除了柴油机以外,东风2型机车的电力传动系统,包括主发电机、控制装置、牵引电动机,以及转向架等均与东风型机车大致相同。机车走行部为两台三轴转向架,轴式Co-Co,每根车轴都悬挂一台ZQDR-204型直流牵引电动机。机车轴重18.8吨,持续功率794千瓦,最高运行速度为95公里/小时。

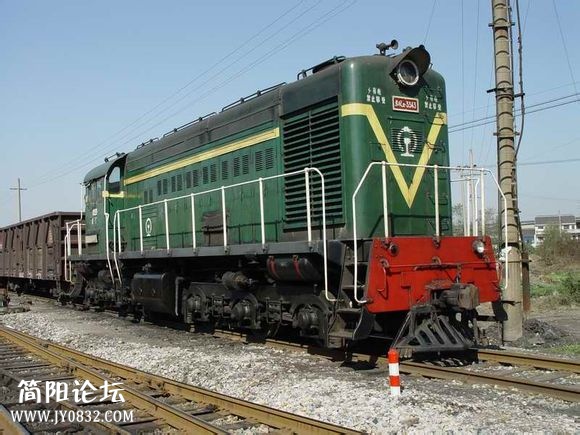

东风2型(DF2)内燃机车

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:31 | 显示全部楼层
TEM2型柴油机车(Тепловоз ТЭМ2)是由苏联布良斯克机械制造厂设计制造的一种调车用柴油机车,也是苏联国内产量最大的铁路机车车型之一,于1960年至1984年间累计生产了超过6200台,至今仍然是俄罗斯铁路的主力调车机车。东风2型在布局上很大一定程度上模仿了TEM2型机车。我们可以比较两种机车的相识度。


TEM2型柴油机车

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:31 | 显示全部楼层
1967年5月,戚墅堰厂在东风2型调车机车的基础上,试制了一台东风2增型干线客、货运两用柴油机车,车号3251。该型机车的6L207E型柴油机加装增压设备,使功率由1200马力提高到1800马力(1323千瓦),并改用与东风型机车相同的棚式、内走廊、单司机室车体。东风2增型机车装用一台经过增压强化的6L207EZ型柴油机,加装了废气涡轮增压器取代了原来的排气消音器,使装车功率由1200马力提高到1800马力(1323千瓦),采用新设计的无导框、独立弹簧悬挂的转向架,并改用与东风型机车相同的内走廊、单司机室棚式车体,相应增加燃油、机油和冷却水的储备量,其余绝大部分部件与东风2型机车相同。机车轴重19.5吨,最高运行速度仍为95公里/小时。东风2增型机车仅试制了一台,没有批量生产。


戚墅堰厂在1964年至1974年间累计制造了147台东风2型、1台东风2增型机车,1980年至1983年间又制造了5台,共生产了153台,并于1976年获得铁道部授予全路铁路科技优秀项目奖。

在成都东郊成都木材防腐厂运转的调车机车东风2型3250号

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:32 | 显示全部楼层

大连厂的东风和东风3型与戚墅堰厂的东风2型奠定了中国内燃电传的基础,从此东风型电传和东方红型液传开始在神州大陆上PK。正所谓“倚天不出,谁与争锋”,真正让东风系列彻底一统江湖的,将是我们下一次将会说道的东风4型。

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:32 | 显示全部楼层
前面讲到大连厂仿制了TE3型的2D100型2000马力柴油机制造出了东风。在当时科研部门还曾建议仿制苏联哈尔科夫运输机械制造厂最新型的12D70(12Д70)型3000马力四冲程大功率柴油机,铁道部考虑到国内薄弱的工业技术基础,认为研制难度太大,而且2D100型柴油机较成熟,并有样机、整套设计图纸,可以较快上马,最终确定由大连厂仿制2D100型柴油机。虽然当时铁道部拒绝把这一新型四冲程柴油机项目列入机车车辆新产品研制计划,但中国铁科院柴油机研究室并未停止对12D70型柴油机的仿制和研究,并于1966年8月成功研制了第一台16V240ZJ型柴油机,成为东风4型柴油机车的动力来源。

尽管东风4后来这么风光,它却是一个难产儿,磨磨唧唧的好多年才勉强出厂,而且问题多多。东风4产生的背景是六十年代世界上的大功率柴油机车已经出现了以中速柴油机为动力装置、采用交—直流电传动的发展趋势。当时铁道部于1964年向大连厂下达研制第二代国产柴油机车的任务。1965年,大连厂与铁道部科学研究院、大连热力机车研究所和大同厂等单位联合成立了新型大功率中速柴油机设计组,首先着手研制新型柴油机。当时可供参考的国外同类型柴油机机型包括苏联的12D70(12Д70)、法国的AGO 240 V12、瑞士苏尔寿的12LVA24等。经过比较后,决定研制一种16气缸、缸径240毫米、行程275毫米、额定转速每分钟1100转、小时功率4000马力的大功率四冲程柴油机。1966年2月制成了双缸试验机,并在前期试验达到预期效果。随后8月份成功研制了第一台16V240ZJ型柴油机,同年大连厂基本完成新型机车的设计,但后来由于(河蟹)期间“夺权”、“批斗”运动干扰,严重影响工厂的研制和生产工作。而机车的传动系统由湘潭电机厂设计制造,于1967年试制了一台3000千瓦交流同步发电机和6台410千瓦直流牵引电动机等部件。

至1969年,大连厂为庆祝二十周年国庆,对原有的设计方案进行了局部修改,并将1966年至1967年间试制的第一套柴油机、电机机组样机安装在机车上,研制成第一台东风4,车号2001。机车出厂后在沈大铁路进行牵引试验,但由于机车为“国庆献礼”草率上马,其零部件未经必要的试验考核和改进,柴油机和电气部分以及机车其它一些装置都未达到设计要求,导致整台机车的性能和质量未能过关,此后大连厂针对暴露的问题,对柴油机进行一系列改进,而株洲厂(当时叫田心电力机车工厂)、株洲电力机车研究所、永济电机厂、大连热力机车研究所也联合对原有的牵引电机组进行改进。1972年,东风4型2001号机车配属北京铁路局北京内燃机务段开始进行运用考核。1973年,大连厂又试制了2002号机车,同样配属北京内燃机务段试用,完成京包铁路、京广铁路的牵引试验后,被安排在京山铁路牵引旅客列车。与此同时,面对东风4型机车迟迟未能定型、柴油机车产能不足的情况,铁道部决定从法国阿尔斯通公司进口一批代表着当时世界第二代电传动柴油机车最高水平的ND4型柴油机车作为过渡。

楼主推测为第一台东风4型2001号

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:32 | 显示全部楼层
终于在1974年,大连厂试制了东风4型0001号货运机车,交付北京铁路局丰台机务段运用,并于同年8月至9月间赴湘黔铁路进行高温冷却试验、改装客运转向架后在京广铁路进行动力学性能试验,最高试验速度达130公里/小时。试验完毕后,同年年底大连厂正式开始批量生产东风4型柴油机车,同时停产东风3型机车。1975年2月,《中国新闻报》和香港《大公报》均以《4000马力内燃机车诞生记》为题对东风4型机车的研制作了长篇报道。惟东风4型机车在零部件、制造工艺不稳定的情况下量产,随着运行里程增加,机械、电气部件陆续暴露出很多问题,柴油机故障率尤其高,大量机车待修,当时丰台机务段还曾经传唱着一句顺口溜:“东风4,东风4,从东单跑不到西四。京广线要瘫痪,东风4要完蛋”。

大连厂针对柴油机在结构和工艺等方面问题又作了很多改进,在改进过程中柴油机采用了加厚的对称连杆盖并加设排气稳压箱,为了区别原有的柴油机,经过上述两项改进的柴油机定型为16V240ZJA型,装用该型柴油机的东风4型机车非正式称为“东风4A型”以示区别,第一台装用A型柴油机的东风4(A)型0109号机车于1976年6月出厂,并于同年下半年开始批量生产。

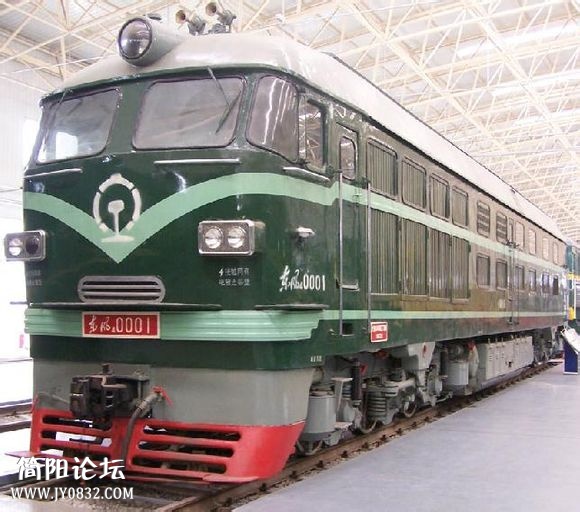

现存中国铁道博物馆的东风4型0001号机车

回复

使用道具 举报

5698

主题

13万

回帖

34万

积分

精英会员

欽命中華水軍大臣

UID
5056
回帖
132282
主题
5698
积分
348906
阅读权限
220
注册时间
2007-4-11
最后登录
2019-5-10
在线时间
5186 小时
 楼主| 发表于 2014-7-13 20:33 | 显示全部楼层
东风4型车体为全钢焊接的框架式侧墙承载结构,两端设有同等功能的司机室,可双向操纵机车。机车轴式Co-Co,走行部为两台无导框三轴转向架,一系悬挂为轴箱圆弹簧并带有液压减震器,二系悬挂为橡胶堆;牵引电机采用轴悬式悬挂(滑动抱轴承式半悬挂),基础制动方式为单侧杠杆制动、手制动停车制动,使用EL-14型空气制动机,可以单独制动机车或同时制动机车和列车,此外还设有电阻制动。东风4型可分为客运型和货运型,最高运行速度分别为120公里/小时、100公里/小时,两者除传动齿轮比不同(客运型为60:16,货运型为63:14),机车结构基本相同。

早期的东风4型机车装用一台16气缸、四冲程、带废气涡轮增压的16V240ZJ型中速柴油机,机体为铸焊组合结构,曲轴用钼铜稀土合金球铁铸造,采用燃油缸内直喷,标定最高转速每分钟1100转,小时功率4000马力(2980千瓦),持续功率3600马力(2650千瓦),装车功率3300马力(2500千瓦)。东风4型2001号机车是首台装用16V240ZJ型柴油机的机车,经过两万公里试运行,发现功率不足、冒黑烟、排温高、齿轮机构损坏等问题。1971年,大连厂对该型柴油机进行改进设计,改进的柴油机用于东风4型0005号机车上。但由于东风4型机车在零部件、制造工艺不稳定的情况下投入批量生产,机车投入运用后柴油机出现大量可靠性问题,相继出现柴油机连杆螺栓断裂、连杆盖和主轴承盖断裂、机体主轴承座裂纹等故障。针对以上问题,大连厂在1976年再次对16V240ZJ型柴油机进行了技术改造,采用了加厚的对称连杆盖并加设排气稳压箱,为与前期生产的柴油机区别,这种经过上述两项改进的柴油机被命名为16V240ZJA型。1979年,大连厂致力提高柴油机机体、曲轴、连杆、气门、缸盖、齿轮六大重要零件的制造工艺和质量,提高柴油机的可靠性和耐久性。

机车采用交—直流电传动,柴油机直接驱动一台三相交流同步发电机发电,经硅整流机组整流后供给六台4极串励直流牵引电动机通过牵引齿轮带动车轮。为扩大机车的恒功率速度范围,牵引电动机可使用两级磁场削弱。

东风4型0001号机车的转向架
